Bể chứa nước từng phần: Loại, Lắp đặt, Bảo trì & ESG

một là gì Bể nước cắt ?

Bể chứa nước từng phần là một thùng chứa mô-đun được lắp ráp tại chỗ từ các tấm được sản xuất sẵn, thay vì được phân phối dưới dạng một khối duy nhất. Mỗi tấm - thường được làm từ nhựa gia cố bằng thủy tinh (GRP) hoặc thép không gỉ - được bắt vít với nhau tại vị trí lắp đặt bằng các khớp nối mặt bích kín, với các thanh giằng bên trong mang lại sự toàn vẹn về cấu trúc chống lại tải trọng thủy tĩnh. Xe tăng đã lắp ráp có chức năng giống hệt một chiếc tàu nguyên khối nhưng có thể được vận chuyển ở dạng đóng gói phẳng và được lắp đặt ở những không gian mà xe tăng nguyên khối không bao giờ có thể tiếp cận được.

Phương pháp xây dựng này làm cho bể phân đoạn trở thành lựa chọn ưu tiên cho các phòng máy trên mái nhà, phòng máy ở tầng hầm với lối vào hạn chế và bất kỳ cơ sở nào mà bể thành phẩm phải vừa với cửa hoặc cửa sập tiêu chuẩn trong quá trình lắp đặt. Công suất dao động từ dưới 1.000 lít cho các ứng dụng dân dụng lên đến vài triệu lít cho lắp đặt công nghiệp và đô thị , với bất kỳ âm lượng trung gian nào có thể đạt được bằng cách điều chỉnh lưới bảng điều khiển.

Thiết kế dựa trên bảng điều khiển cũng cho phép mở rộng công suất trong tương lai: các hàng bảng bổ sung có thể được thêm vào hệ thống lắp đặt hiện có mà không cần thay thế hoàn toàn bể chứa, khiến các bể phân đoạn đặc biệt phù hợp với các cơ sở có nhu cầu nước ngày càng tăng.

Lợi ích của bể chứa nước từng phần

Việc áp dụng các bể chứa nước theo từng phần trong các dự án cơ sở hạ tầng thương mại, công nghiệp và công cộng được thúc đẩy bởi một loạt lợi thế thực tế mà các giải pháp thay thế nguyên khối không thể tái tạo được:

• Cài đặt không phụ thuộc vào quyền truy cập: Các tấm đi qua các ô cửa tiêu chuẩn, trục thang máy và cửa sập trên mái, cho phép lắp đặt các bể chứa bên trong các tòa nhà được xây dựng hoàn chỉnh mà không cần sửa đổi cấu trúc.
• Khả năng mở rộng không giới hạn: Công suất có thể được tăng lên bằng cách thêm các tấm vào bể hiện có - việc mở rộng thường mất nhiều ngày thay vì vài tuần để thay thế một bình cố định.
• Kích thước riêng biệt: Không giống như các bể tròn hoặc hình trụ bán sẵn, bể phân đoạn có thể được cấu hình theo bất kỳ diện tích và chiều cao hình chữ nhật nào để phù hợp chính xác với không gian phòng máy có sẵn.
• Phân chia: Việc lắp đặt từng phần có thể được chia thành các ngăn có thể sử dụng độc lập với các bức tường chung, cho phép một ngăn vẫn hoạt động trong khi ngăn kia được xả nước để kiểm tra hoặc làm sạch.
• Tuổi thọ sử dụng lâu dài: Tấm GRP có tuổi thọ thiết kế điển hình 25–30 năm ; bể chứa bằng thép không gỉ thường xuyên vượt quá 40 năm trong dịch vụ khi được bảo trì đúng cách.
• Tuân thủ các tiêu chuẩn nước uống được: Các tấm thép không gỉ và GRP chất lượng được sản xuất theo phê duyệt của WRAS (Chương trình Tư vấn Quy định Nước) hoặc các tiêu chuẩn quốc gia tương đương, xác nhận sự phù hợp khi tiếp xúc với nước uống.

Bể nước cắt và bể nước truyền thống

Việc lựa chọn giữa bể chứa nước rời và bể chứa nước truyền thống (nguyên khối) phụ thuộc chủ yếu vào bối cảnh lắp đặt, công suất cần thiết và nhu cầu vận hành lâu dài. Cả hai định dạng đều không vượt trội về mặt tổng thể - mỗi định dạng đều có những ưu điểm được xác định rõ ràng trong kịch bản phù hợp.

Đối với các địa điểm mở bên ngoài với khả năng tiếp cận cần trục không bị hạn chế và không có sự không chắc chắn về công suất trong tương lai, bể nguyên khối cung cấp cách lắp đặt đơn giản hơn mà không cần yêu cầu bảo trì chung. Đối với bất kỳ ứng dụng nào liên quan đến quyền truy cập bị hạn chế, khối lượng lớn hoặc nhu cầu ngày càng tăng, việc xây dựng theo từng phần là lựa chọn thực tế và tiết kiệm chi phí hơn trong toàn bộ vòng đời của tài sản.

Cách lắp đặt các bể chứa nước theo từng phần

Việc lắp đặt bể nước theo từng phần tuân theo một trình tự xác định khác biệt đáng kể so với việc bố trí bể nguyên khối. Hiểu được quy trình này giúp người quản lý cơ sở lập kế hoạch chính xác về thời gian thực hiện, yêu cầu truy cập và thời gian vận hành.

Chuẩn bị mặt bằng và xây dựng cơ sở

Đế bể phải bằng phẳng, có kết cấu chịu được toàn bộ tải nước (1 kg/lít) và được làm từ vật liệu không phản ứng - thường là cột bê tông cốt thép hoặc khung thép chuyên dụng. Phần đế cũng phải có rãnh thoát nước xung quanh chu vi để phát hiện rò rỉ và làm sạch. Việc xây dựng phần đế không phù hợp là nguyên nhân hàng đầu gây ra hư hỏng từng phần của bể, vì sự hỗ trợ không đồng đều tạo ra ứng suất chênh lệch trên các mối nối của tấm.

Bảng khảo sát về tuyến đường vận chuyển và tiếp cận

Trước khi giao hàng, nhà thầu lắp đặt khảo sát đường đi từ lối vào tòa nhà đến phòng máy. Đo tấm GRP tiêu chuẩn 1.000 × 1.000mm hoặc 500×500mm ở định dạng mô-đun nhỏ hơn, cho phép đi qua bất kỳ ô cửa tiêu chuẩn 900 mm nào. Khoảng trống cầu thang, kích thước thang máy và bất kỳ bán kính quay ngang nào đều được xác nhận ở giai đoạn này.

Trình tự lắp ráp

Quá trình lắp ráp bắt đầu với các tấm đế được bắt vít vào khung chân tường. Các tấm tường được lắp dựng tuần tự và nối với nhau bằng các miếng đệm cao su EPDM hoặc NBR cấp thực phẩm được nén bằng bu lông thép không gỉ đều đặn dọc theo mỗi mặt bích. Các thanh giằng bên trong được lắp đặt khi mỗi lớp tường được hoàn thiện, ngăn chặn sự biến dạng của tấm dưới áp suất thủy tĩnh. Các tấm mái và phụ kiện (cửa vào, cửa ra, cửa tràn, lối vào) được lắp đặt cuối cùng.

Kiểm tra và vận hành

Sau khi hoàn thành, bể được đổ đầy dung tích và tất cả các mối nối được kiểm tra độ rò rỉ dưới tải thủy tĩnh đầy đủ. Kiểm tra chất lượng nước xác nhận không có ô nhiễm từ vật liệu lắp ráp trước khi đưa bể vào sử dụng. Tổng thời gian lắp đặt cho một bể chứa ngăn tiêu chuẩn có dung tích từ 50.000–100.000 lít thường là hai đến năm ngày với đội lắp đặt gồm hai người.

Bảo trì bể nước từng phần

Các bể chứa nước từng phần yêu cầu bảo trì ít phản ứng hơn so với mong đợi của nhiều nhà quản lý cơ sở, nhưng chúng có các yêu cầu kiểm tra cụ thể gắn liền với kết cấu chung của chúng. Chương trình bảo trì được lập thành văn bản giúp bể chứa tuân thủ các quy định về vệ sinh nước và kéo dài tuổi thọ sử dụng một cách đáng kể.

Yêu cầu kiểm tra hàng năm đối với các bể chứa nước uống được thường bao gồm:

• Kiểm tra trực quan bên trong tất cả các tấm tường, chân đế và mái xem có bị rạn nứt, bong tróc (GRP) hoặc rỗ bề mặt (thép không gỉ)
• Kiểm tra miếng đệm chung - miếng đệm thường yêu cầu thay thế mỗi lần 10–15 năm tùy thuộc vào thành phần hóa học của nước và chu kỳ nhiệt độ
• Kiểm tra mômen xoắn của thanh giằng và bu lông - sự ăn mòn hoặc giãn của dây buộc làm giảm tính toàn vẹn của mối nối bảng điều khiển
• Kiểm tra cặn lắng và màng sinh học ở đáy bể - bể chứa nước lạnh dưới 20°C có nguy cơ mắc Legionella thấp hơn nhưng vẫn cần vệ sinh định kỳ
• Kiểm tra chức năng màn hình đầu vào và van phao bi
• Tính toàn vẹn của nắp đậy - nắp truy cập không được bịt kín đúng cách sẽ tạo điều kiện cho ô nhiễm không khí và sự xâm nhập của ánh sáng thúc đẩy sự phát triển của tảo

Thiết kế bể chứa nhiều ngăn mang lại lợi thế bảo trì đáng kể: một ngăn có thể được cách ly, xả nước và làm sạch trong khi ngăn thứ hai vẫn tiếp tục hoạt động, loại bỏ sự gián đoạn dịch vụ mà việc bảo trì một tàu yêu cầu. Đối với chăm sóc sức khỏe, chế biến thực phẩm và các ứng dụng quan trọng khác trong đó việc cung cấp nước liên tục là không thể thay đổi, chỉ riêng tính năng này đã chứng minh được thông số kỹ thuật được phân chia theo từng ngăn.

Bể chứa nước GRP

Nhựa gia cố bằng thủy tinh (GRP) là vật liệu được chỉ định rộng rãi nhất cho các bể chứa nước từng phần trên toàn cầu và vì lý do chính đáng. Tấm GRP kết hợp mật độ thấp - thường 1.600–1.900 kg/m³ , gần bằng một phần tư trọng lượng của thép — có độ bền kéo cao, độ nhạy cảm không bị ăn mòn và đặc tính cách nhiệt tuyệt vời giúp duy trì nhiệt độ nước trong phạm vi yêu cầu của các quy định vệ sinh nước.

Các tấm bể phân đoạn GRP được sản xuất bằng quy trình đúc nén hoặc SMC (hợp chất đúc tấm), tạo ra hình dạng tấm nhất quán với bề mặt bên trong nhẵn có khả năng chống bám dính màng sinh học. Hệ thống nhựa được sử dụng trong các tấm GRP tiếp xúc với thực phẩm được thiết kế để tuân thủ BS EN 13280 và các tiêu chuẩn tương đương, xác nhận không có sự rò rỉ styrene hoặc các monome khác vào nước lưu trữ vượt quá giới hạn quy định.

Hạn chế chính của GRP là sự suy giảm tia cực tím khi tiếp xúc ngoài trời kéo dài, gây ra hiện tượng phấn hóa bề mặt và giảm dần khả năng chống va đập của bảng điều khiển. Đối với việc lắp đặt ngoài trời trên mặt đất, công thức nhựa ổn định tia cực tím hoặc cấu trúc che nắng được chỉ định. Trong môi trường phòng thực vật trong nhà - kịch bản triển khai phổ biến nhất - tia UV không phải là yếu tố quan trọng và các tấm GRP luôn đạt được tuổi thọ sử dụng định mức từ 25–30 năm.

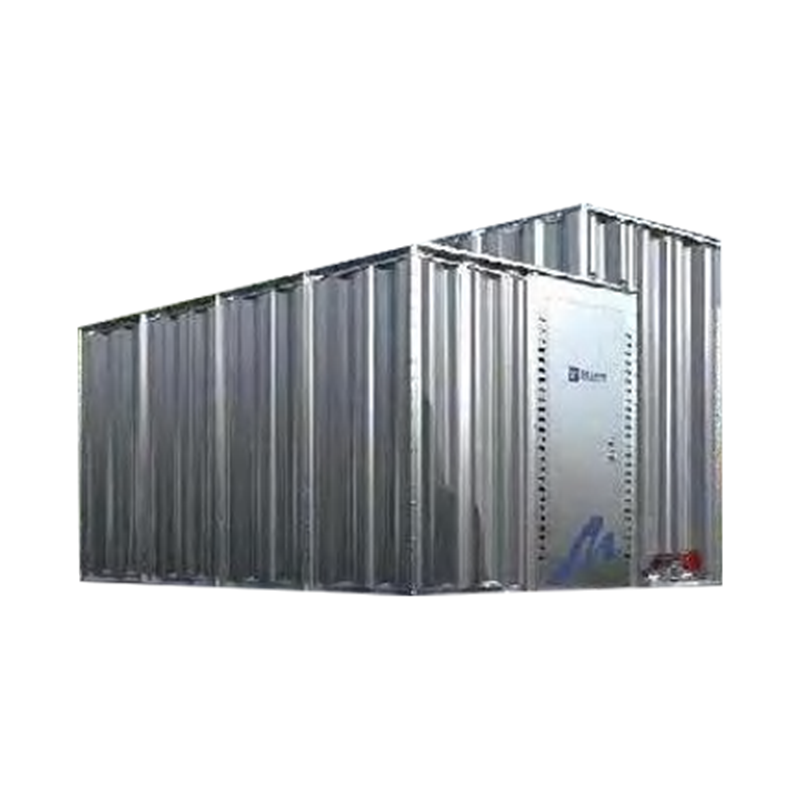

Bể chứa nước bằng thép không gỉ

Bể phân đoạn bằng thép không gỉ chiếm vị trí cao cấp trên thị trường, được chỉ định cho các ứng dụng yêu cầu vệ sinh tối đa, độ chắc chắn của kết cấu hoặc tuổi thọ cực cao. Các lớp phổ biến nhất được sử dụng là 304 (1.4301) cho các ứng dụng nước uống tiêu chuẩn và 316L (1.4404) cho môi trường có hàm lượng clorua cao, lắp đặt ven biển hoặc xử lý nước có chứa các thành phần hóa học mạnh.

Những ưu điểm chính của thép không gỉ so với GRP trong ứng dụng bể phân đoạn là:

• Khả năng chống va đập: Các tấm thép không gỉ chịu được tác động cơ học - tiếp xúc với xe nâng, vật rơi - có thể làm nứt GRP. Điều này quan trọng trong môi trường công nghiệp bận rộn, nơi bể chứa không bị cô lập với giao thông chung của nhà máy.
• Tuổi thọ sử dụng: Thùng thép không gỉ 316L được chỉ định và bảo trì chính xác có tuổi thọ sử dụng được ghi nhận là trên 50 năm. Vật liệu này không bị phân hủy theo tuổi tác như vật liệu tổng hợp polyme.
• Bề mặt vệ sinh: Bề mặt bên trong được đánh bóng bằng điện hoặc hoàn thiện 2B của tấm thép không gỉ có độ bám dính màng sinh học thấp nhất so với bất kỳ vật liệu bể thông thường nào — một yếu tố quan trọng cần cân nhắc đối với việc lưu trữ nước dược phẩm và các ứng dụng cấp thực phẩm.
• Khả năng chịu nhiệt độ: Bể chứa bằng thép không gỉ có thể chứa nước nóng (lên đến 90°C tùy thuộc vào thông số kỹ thuật của miếng đệm) và xử lý chất lỏng trong phạm vi nhiệt độ rộng hơn GRP, có giới hạn thực tế khoảng 60–70°C để đảm bảo tính toàn vẹn của cấu trúc.

Sự đánh đổi là chi phí: các bể chứa phân đoạn bằng thép không gỉ có chi phí lắp đặt trên mỗi lít xấp xỉ hai đến ba lần xây dựng GRP tương đương. Đối với hầu hết các ứng dụng nước uống lạnh, GRP mang lại hiệu suất tương đương với chi phí thấp hơn. Đối với môi trường dược phẩm, chế biến thực phẩm, nhiệt độ cao hoặc có tính ăn mòn cao, phí bảo hiểm không gỉ thường được chứng minh bằng tính kinh tế vòng đời.

Bể thu nước mưa và hệ thống thu gom nước mưa công nghiệp

Bể thu nước mưa - bao gồm các cấu hình từng phần được điều chỉnh để thu gom khối lượng lớn - là thành phần cốt lõi của chiến lược quản lý nước công nghiệp nhằm giảm sự phụ thuộc vào nguồn nước chính và chi phí vận hành. Đối với các cơ sở sản xuất, trung tâm hậu cần và tòa nhà thương mại có diện tích hứng mái lớn, hệ thống thu nước mưa được thiết kế tốt có thể bù đắp 30–50% tổng nhu cầu nước không uống được , bao gồm xả nhà vệ sinh, tưới tiêu, rửa xe và một số ứng dụng làm mát quy trình.

Hệ thống thu gom nước mưa công nghiệp ở quy mô thường kết hợp:

• Bộ chuyển dòng xả đầu tiên loại bỏ phần ban đầu của mỗi đợt mưa (mang theo nồng độ chất ô nhiễm tích tụ trên mái nhà cao nhất)
• Lọc trước để loại bỏ các hạt trước khi vào bể, kéo dài khoảng thời gian làm sạch và bảo vệ máy bơm hạ lưu
• Lưu trữ theo từng phần khối lượng lớn - thường là 50.000–500.000 lít - để giảm bớt sự thay đổi lượng mưa theo mùa
• Hệ thống khử trùng hoặc định lượng bằng tia cực tím cho các ứng dụng yêu cầu chất lượng nước đã qua xử lý
• Van bổ sung nguồn điện tự động duy trì mức bể tối thiểu trong thời gian khô kéo dài mà không cần can thiệp thủ công

Bể phân đoạn GRP là dạng lưu trữ chủ yếu để thu gom nước mưa công nghiệp do khả năng chống ăn mòn (nước mưa thu được có độ pH và độ dẫn điện thay đổi), khả năng mở rộng và chi phí cạnh tranh trên mỗi mét khối công suất với khối lượng lớn.

Bể chứa nước chữa cháy và bể chứa nước khẩn cấp

Bể chứa nước chữa cháy là yêu cầu bắt buộc đối với nhiều khu công nghiệp, thương mại và khu dân cư cao tầng, nơi nguồn cung cấp chính không thể đảm bảo tốc độ dòng chảy và thời gian theo yêu cầu của đánh giá rủi ro cháy tại chỗ. Bể phân đoạn được sử dụng rộng rãi cho mục đích này vì công suất của chúng có thể được cấu hình đầy đủ theo tính toán nhu cầu chữa cháy tại địa điểm cụ thể - thường được biểu thị bằng lít trên phút trong một khoảng thời gian xác định (ví dụ: 2.000 L/phút trong 60 phút = dung tích lưu trữ tối thiểu 120.000 lít).

Bể chứa nước chữa cháy phải đáp ứng các tiêu chuẩn cụ thể ngoài tiêu chuẩn áp dụng cho bể chứa nước chung. Các yêu cầu chính bao gồm:

• Dự trữ chuyên dụng: Khối lượng dự trữ cháy phải được cách ly về mặt vật lý hoặc thủy lực với khối lượng dịch vụ chung để ngăn chặn việc giảm khả năng chữa cháy trong quá trình hoạt động bình thường
• Tính toàn vẹn của cấu trúc trong điều kiện cháy: Các bể chứa bên trong hoặc liền kề với các công trình phải duy trì khả năng ngăn chặn trong trường hợp hỏa hoạn - thép không gỉ thường được ưu tiên hơn GRP vì lý do này trong môi trường có nguy cơ cao
• Định vị ổ cắm cấp thấp: Các ổ cắm phải được bố trí sao cho có thể giảm toàn bộ khối lượng dự trữ chữa cháy chuyên dụng, không có chân chết khiến nước dư không thể tiếp cận được với máy bơm chữa cháy
• Luân chuyển nước thường xuyên: Nước chữa cháy được lưu trữ ở trạng thái tĩnh trong thời gian dài sẽ giảm chất lượng; một số cơ sở lắp đặt sử dụng nguồn điện có kiểm soát cho các mạch điện sinh hoạt hoặc xử lý để duy trì doanh thu trong khi vẫn bảo toàn nguồn dự trữ chuyên dụng

Bể chứa nước khẩn cấp — được sử dụng để phòng ngừa thảm họa, xử lý liên tục khi nguồn cung bị gián đoạn và dự phòng cơ sở hạ tầng quan trọng — có nhiều nguyên tắc thông số kỹ thuật giống như bể chứa nước chữa cháy, ngoài ra còn có thêm yêu cầu về thời gian lưu trữ dài hơn (vài ngày đến vài tuần thay vì vài giờ) và thường yêu cầu bảo trì chất lượng nước nghiêm ngặt hơn nếu khối lượng lưu trữ được dành cho mục đích sử dụng để uống.

Bồn chứa nước cho nhà máy sản xuất

Các nhà máy sản xuất đặt ra những yêu cầu khắt khe về cơ sở hạ tầng lưu trữ nước. Không giống như các tòa nhà thương mại, chủ yếu cần nước uống lạnh và dự trữ lửa, các cơ sở công nghiệp thường yêu cầu nhiều hệ thống lưu trữ riêng biệt xử lý đồng thời chất lượng nước, nhiệt độ và phân loại theo quy định khác nhau.

Yêu cầu lưu trữ nước phổ biến trong môi trường sản xuất bao gồm:

• Bể chứa nước xử lý — lưu trữ nước đã xử lý để tiếp xúc trực tiếp với sản phẩm, mạch làm mát hoặc hệ thống làm sạch tại chỗ (CIP), thường yêu cầu kết cấu thép không gỉ hoặc GRP cấp thực phẩm
• Nước bổ sung tháp giải nhiệt — kho chứa nước lạnh thể tích lớn để giảm bớt sự thay đổi tải nhiệt trong hệ thống làm mát quy trình
• Bể chứa nước thải — lưu trữ tạm thời nước thải của quá trình trước khi xử lý hoặc xả thải, thường ở dạng GRP kháng hóa chất hoặc kết cấu thép phủ
• Dự trữ nước chữa cháy — như đã lưu ý ở trên, thường là yêu cầu theo luật định về công suất chuyên dụng và cơ sở hạ tầng bơm
• Đệm thu nước mưa — đặc biệt là trong sản xuất thực phẩm, đồ uống và dệt may nơi có mức tiêu thụ nước cao và tính bền vững. KPI yêu cầu giảm mức sử dụng nước chính bằng văn bản

Định dạng mặt cắt đặc biệt phù hợp để trang bị thêm kho chứa nước cho các cơ sở sản xuất hiện có, nơi không gian phòng máy sẵn có bị hạn chế bởi máy móc, cột kết cấu và các dịch vụ hiện có. Một bể chứa từng phần riêng biệt có thể được thiết kế để vừa khít một cách chính xác với một diện tích không đều mà không một chiếc bình tiêu chuẩn nào có thể chiếm được.

Cách lưu trữ nước hỗ trợ các mục tiêu ESG

Cơ sở hạ tầng lưu trữ nước đã trở thành đòn bẩy trực tiếp cho hiệu suất ESG của doanh nghiệp, đặc biệt khi các khuôn khổ môi trường ngày càng yêu cầu dữ liệu quản lý nước có thể đo lường được cùng với các chỉ số carbon. Quản lý nước công nghiệp được thiết kế tốt — được gắn với hệ thống lưu trữ được chỉ định phù hợp — góp phần đạt được các mục tiêu ESG trên cả ba khía cạnh.

Môi trường

Bể thu nước mưa trực tiếp làm giảm sự khai thác từ mạng lưới cấp nước chính, giảm nhu cầu năng lượng cho việc xử lý và phân phối nước cung cấp cho lượng phát thải Phạm vi 3 của cơ sở. Ở những khu vực căng thẳng về nước, mức giảm này mang lại sự công nhận chính thức theo các khuôn khổ như bảng câu hỏi về An ninh Nước của CDP và Nhiệm vụ của Giám đốc điều hành về Nước của Liên Hợp Quốc. Các cơ sở có hệ thống tái chế và tái sử dụng nước được ghi lại — được hỗ trợ bởi dữ liệu lưu trữ có đồng hồ đo — có thể báo cáo theo GRI 303 (Nước và Nước thải) bằng các số liệu giảm thiểu được định lượng thay vì các tuyên bố mang tính định hướng.

Xã hội

Hệ thống trữ nước khẩn cấp đảm bảo hoạt động liên tục trong thời gian nguồn cung bị gián đoạn, bảo vệ cả lực lượng lao động của cơ sở và cộng đồng xung quanh trong các tình huống mà địa điểm sản xuất là một phần của cơ sở hạ tầng quan trọng của địa phương. Mức dự trữ nước chữa cháy đầy đủ trực tiếp củng cố hồ sơ an toàn được nêu trong các đánh giá ESG trụ cột xã hội và bảo lãnh bảo hiểm.

Quản trị

Các chương trình bảo trì lưu trữ nước được ghi lại, tuân thủ các quy định vệ sinh nước (đánh giá rủi ro Legionella, tài liệu tuân thủ WRAS) và báo cáo cân bằng nước chính xác thể hiện kỷ luật quản trị mà các nhà đầu tư tổ chức và cơ quan xếp hạng ESG đánh giá khi đánh giá mức độ trưởng thành trong quản lý rủi ro môi trường. Các cơ sở có thể chứng minh hệ thống quản lý nước khép kín - từ thu nước mưa đến lưu trữ, sử dụng, xử lý và xả - thể hiện hồ sơ ESG mạnh hơn đáng kể so với những cơ sở dựa hoàn toàn vào nguồn điện chính mà không có sự quản lý được ghi chép.

Quản lý nước bền vững thông qua đầu tư lưu trữ theo từng phần ngày càng được coi không phải là chi phí vốn mà là tài sản báo cáo và giảm thiểu rủi ro — một biện pháp bảo vệ chống lại việc thắt chặt giá nước, thay đổi quy định và mức độ nghiêm trọng ngày càng tăng của rủi ro về nước trong các điều kiện tài chính liên quan đến ESG.
