Bồn thép không gỉ: Hướng dẫn chế tạo bồn chứa nước, áp lực và nhỏ

Bồn chứa thép không gỉ nhỏ: Nơi kích thước nhỏ gọn đáp ứng hiệu suất cấp công nghiệp

Bể chứa bằng thép không gỉ nhỏ không chỉ đơn giản là phiên bản thu nhỏ của tàu công nghiệp lớn — chúng là giải pháp ngăn chặn được thiết kế chính xác được thiết kế để xử lý các phương tiện có yêu cầu cao trong môi trường không gian hạn chế. Dung tích điển hình dao động từ 1 lít đến vài trăm lít và đặc điểm nổi bật là bình chứa vẫn phải mang lại khả năng chống ăn mòn, độ sạch và độ tin cậy cơ học giống như các bình chứa quy mô đầy đủ.

Hợp kim được chỉ định rộng rãi nhất cho xe tăng nhỏ gọn là thép không gỉ 304 , mang lại khả năng chống nước, axit nhẹ và hầu hết các hợp chất hữu cơ tuyệt vời với mức giá hợp lý. Các ứng dụng yêu cầu tiếp xúc với clorua, nước biển hoặc chất tẩy rửa mạnh nâng cấp lên thép không gỉ 316L , trong đó việc bổ sung molypden sẽ thu hẹp khoảng cách chống lại sự ăn mòn rỗ và kẽ hở. Trong các ứng dụng dược phẩm và thực phẩm có độ tinh khiết cực cao, bề mặt bên trong được đánh bóng bằng điện có độ nhám trung bình (Ra) dưới 0,4 µm là tiêu chuẩn, loại bỏ các điểm trú ẩn của vi sinh vật mà không cần dựa vào lớp phủ hóa học.

Ngoài loại vật liệu, độ dày thành so với thể tích bể là một biến số thiết kế quan trọng đối với bể nhỏ. Bởi vì tỷ lệ diện tích bề mặt trên thể tích tăng khi đường kính bể giảm, các bể nhỏ có thành mỏng thực sự chịu ứng suất vòng cao hơn tương ứng dưới áp suất bên trong so với các bể lớn có cùng mức áp suất danh nghĩa. Các nhà chế tạo có uy tín giải thích điều này bằng cách duy trì độ dày thành tối thiểu phù hợp với tiêu chuẩn thiết kế ASME hoặc PED ngay cả khi áp suất vận hành của khách hàng ở mức thấp.

Bình áp lực bằng thép không gỉ: Tiêu chuẩn thiết kế, xếp hạng và những gì người mua phải xác minh

Bể áp suất bằng thép không gỉ lưu trữ hoặc xử lý chất lỏng - khí, chất lỏng hoặc môi trường pha hỗn hợp - ở áp suất cao hơn khí quyển. Xếp hạng áp suất làm việc, được biểu thị bằng bar hoặc PSI, là thông số kỹ thuật có tính hệ quả nhất và phải được xác minh theo mã bình chịu áp hiện hành trước khi bất kỳ bể nào được đưa vào sử dụng.

Mã thiết kế chính và nhãn hiệu chứng nhận

Hai quy tắc chi phối việc chế tạo bình chịu áp lực bằng thép không gỉ là:

• ASME BPVC Phần VIII Phân khu 1 — tiêu chuẩn chính của Hoa Kỳ dành cho bình chịu áp lực lên tới 3.000 PSI, yêu cầu sự kiểm tra của bên thứ ba và tem "U" ASME cho các ứng dụng được quản lý.
• PED 2014/68/EU — Chỉ thị về Thiết bị Áp suất của Châu Âu, quy định bắt buộc đánh giá sự phù hợp và đánh dấu CE đối với các tàu có sản phẩm PS × V trên ngưỡng xác định.
• GB 150 — Tiêu chuẩn bình chịu áp lực quốc gia của Trung Quốc, được tham khảo rộng rãi cho các xe tăng sản xuất trong nước.

Đối với các bình áp suất nhỏ được sử dụng trong phòng thí nghiệm, nhà máy thí điểm hoặc hệ thống gắn trên bệ trượt, người mua thường gặp phải các bình áp suất không có mã - các bình được chế tạo theo tiêu chuẩn thiết kế nội bộ của nhà sản xuất thay vì mã được công nhận. Những điều này được chấp nhận ở nhiều khu vực pháp lý đối với dịch vụ có áp suất thấp hơn hoặc không được quản lý, nhưng yêu cầu đánh giá kỹ thuật chính thức trước khi sử dụng trong nhà máy được chứng nhận hoặc địa điểm nguy hiểm.

Xếp hạng áp suất so với áp suất thiết kế so với áp suất thử nghiệm

Ba con số xuất hiện trên mỗi bảng dữ liệu về bình áp lực và việc nhầm lẫn chúng là nguyên nhân phổ biến gây ra lỗi mua sắm:

Việc chọn một bình áp suất bằng thép không gỉ được đánh giá chính xác ở áp suất vận hành dự kiến ​​​​tối đa sẽ không có giới hạn an toàn đối với việc tăng áp suất, giãn nở nhiệt hoặc thay đổi quy trình trong tương lai. Một cách tiếp cận thận trọng chỉ định một chiếc xe tăng có MAWP ít nhất 25–30% trên áp suất vận hành bình thường, điều này cũng bảo toàn thời gian đáp ứng của van và thiết bị xả.

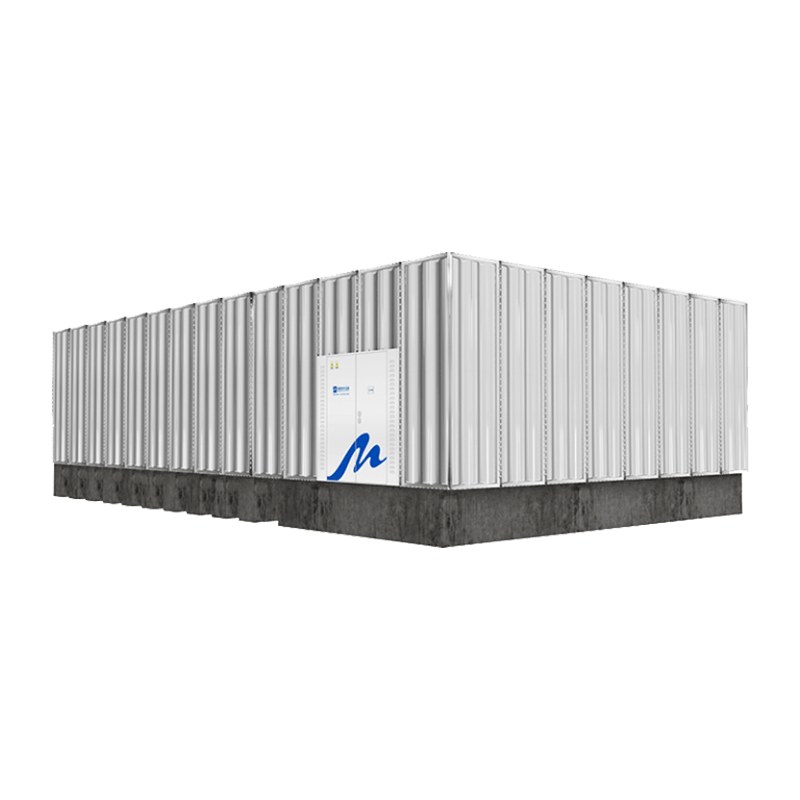

Bể chứa nước bằng thép không gỉ Chế tạo: Quy trình, dung sai và điểm kiểm tra chất lượng

Chế tạo bể nước bằng thép không gỉ bao gồm phạm vi rộng - từ bình chứa áp suất khí quyển đơn giản cho nước uống đến bể có vỏ bọc phức tạp cho hệ thống sưởi ấm nước nóng và bể đệm nước lạnh trong các ứng dụng HVAC. Quá trình chế tạo, mặc dù bề ngoài giống nhau giữa các ứng dụng, nhưng có sự khác biệt đáng kể về yêu cầu chất lượng mối hàn, xử lý bề mặt và quy trình thử nghiệm tùy thuộc vào điều kiện sử dụng.

Trình tự chế tạo lõi

1. Tiếp nhận và kiểm tra vật liệu — Chứng chỉ kiểm tra nhà máy (MTC) được xác minh theo thông số kỹ thuật của đơn đặt hàng, xác nhận loại hợp kim, số nhiệt và tính chất cơ học.
2. Cán tấm và tạo hình vỏ - Tấm inox được cán theo đường kính quy định. Dung sai độ bầu dục đối với các bình chịu áp suất thường là ± 0,5% đường kính danh nghĩa theo mã ASME.
3. Hàn — GTAW (TIG) là quy trình được ưa chuộng dành cho các bể chứa cấp thực phẩm/dược phẩm do độ bắn tóe thấp và độ tinh khiết của mối hàn cao. GMAW (MIG) được sử dụng cho các mối hàn kết cấu có độ lắng đọng cao hơn trên bể chứa khí quyển. Tất cả thợ hàn phải có trình độ chuyên môn hiện hành theo mã hiện hành (ví dụ: ASME Phần IX).
4. Xử lý sau hàn — Các đường hàn trên bể không gỉ được thụ động hóa hoặc ngâm để khôi phục lớp thụ động crom oxit bị phá vỡ do nhiệt. Sự thụ động của axit citric ngày càng được ưa chuộng hơn axit nitric vì lý do an toàn về môi trường và xử lý.
5. Lắp đặt vòi phun và phụ kiện — Các kết nối mặt bích và ren, đường dẫn, cổng thoát nước và các kết nối dụng cụ được hàn vào và kiểm tra tính liên tục của mối hàn và các đường rò rỉ.
6. Kiểm tra áp suất và NDE - Thử nghiệm thủy tĩnh hoặc khí nén xác nhận tính toàn vẹn của cấu trúc. Các phương pháp kiểm tra không phá hủy (NDE) như chụp X quang (RT), kiểm tra siêu âm (UT) hoặc kiểm tra thẩm thấu thuốc nhuộm (PT) được áp dụng cho các đường hàn theo yêu cầu của mã.

Yêu cầu chế tạo nước uống và vệ sinh

Bể chứa nước dành cho tiếp xúc với nước uống có nghĩa vụ tuân thủ bổ sung ngoài tính toàn vẹn của cấu trúc. Tại Hoa Kỳ, bể chứa thường phải tuân thủ NSF/ANSI 61, chứng nhận rằng vật liệu không lọc chất gây ô nhiễm vào nước uống ở mức trên ngưỡng sức khỏe đã thiết lập. Các dự án của Châu Âu tham khảo Chỉ thị Nước uống Châu Âu (2020/2184/EU) và các tiêu chuẩn EN có liên quan. Các nhà chế tạo phục vụ thị trường nước uống được phải ghi lại đầy đủ khả năng truy xuất nguồn gốc của vật liệu và chỉ sử dụng các chất đàn hồi được NSF liệt kê cho các miếng đệm và vòng đệm.

Bề mặt hoàn thiện bên trong cũng đóng một vai trò thiết thực đối với chất lượng nước: hoàn thiện nhà máy 2B hoặc BA thường được chấp nhận để lưu trữ nước lạnh trong khí quyển, trong khi hệ thống nước nóng hoạt động trên 60°C được hưởng lợi từ phần bên trong được mài hoặc đánh bóng bằng điện giúp giảm thiểu độ bám dính của cặn và đơn giản hóa việc kiểm tra định kỳ. Đối với các bể chứa trong hệ thống tuần hoàn, tất cả các vùng ứ đọng - các chân chết dài hơn ba đường kính ống là giới hạn tiêu chuẩn - cần được loại bỏ ở giai đoạn thiết kế để ngăn chặn sự xâm nhập của vi khuẩn.

Thời gian thực hiện, tùy chỉnh và những gì cần chỉ định khi đặt hàng

Các thiết kế bồn chứa nước bằng thép không gỉ tiêu chuẩn với cấu hình vòi phun thông thường sẽ được vận chuyển từ các nhà chế tạo chuyên nghiệp trong vòng 4–10 tuần. Các bình hoàn toàn tùy chỉnh — đường kính không chuẩn, thiết kế có vỏ bọc, cuộn dây gia nhiệt tích hợp hoặc bình có dán tem mã yêu cầu điểm giữ kiểm tra của bên thứ ba — thường cần 10–20 tuần tùy thuộc vào tồn đọng của cửa hàng và mức độ phức tạp của gói tài liệu NDE cần thiết.

Thông số kỹ thuật mua đầy đủ cho bồn chứa nước bằng thép không gỉ được chế tạo phải bao gồm:

• Công suất làm việc (lít hoặc gallon) và kích thước tổng thể của phong bì hoặc hạn chế về không gian
• Phạm vi nhiệt độ hoạt động và áp suất làm việc tối đa
• Lớp không gỉ (304, 316L, 316Ti, song công, v.v.) và độ dày thành tối thiểu
• Mã thiết kế áp dụng và yêu cầu chứng nhận (ASME, PED, NSF/ANSI 61, v.v.)
• Lịch trình vòi phun: số lượng, kích thước, đánh giá và hướng của tất cả các kết nối
• Yêu cầu hoàn thiện bề mặt bên trong và bên ngoài
• Tài liệu cần thiết: MTC, bản đồ mối hàn, báo cáo NDE, hồ sơ kiểm tra thủy tĩnh

Lựa chọn bồn chứa bằng thép không gỉ phù hợp: Khung quyết định thực tế

Với các thông số kỹ thuật của bồn chứa bằng thép không gỉ, kỹ thuật quá mức và thiếu kỹ thuật đều gây ra chi phí thực tế. Việc chỉ định quá mức loại hợp kim hoặc lớp hoàn thiện bề mặt trên bể chứa nước trong khí quyển không quan trọng sẽ làm tăng thêm chi phí chế tạo không cần thiết; xác định độ dày thành dưới mức quy định hoặc bỏ qua chứng nhận mã trên bình chịu áp lực sẽ gây ra rủi ro về an toàn và trách nhiệm pháp lý.

Một khung khởi đầu đáng tin cậy sẽ đánh giá bốn biến theo trình tự: môi trường được lưu trữ và tính ăn mòn của nó (xác định loại hợp kim); áp suất và nhiệt độ vận hành (xác định độ dày thành, thiết kế đầu và có cần tem mã hay không); môi trường pháp lý và sử dụng cuối cùng (xác định các chứng nhận như tuân thủ NSF, ASME, PED hoặc FDA 21 CFR); và hạn chế về không gian, trọng lượng và lắp đặt (xác định hình dạng bể và kết cấu đỡ). Làm việc thông qua bốn khía cạnh này trước khi tiếp cận nhà chế tạo sẽ mang lại thông số kỹ thuật chặt chẽ hơn, báo giá chính xác hơn và quy trình phê duyệt nhanh hơn.

Đối với các ứng dụng nằm ở ranh giới giữa sản phẩm tiêu chuẩn và chế tạo tùy chỉnh - ví dụ: một bình áp suất nhỏ bằng thép không gỉ có hướng vòi phun bất thường hoặc áp suất làm việc không chuẩn - các nhà chế tạo có kinh nghiệm thường có thể điều chỉnh thiết kế đủ tiêu chuẩn hiện có thay vì bắt đầu từ đầu, giảm cả thời gian thực hiện và mức độ NDE cần thiết. Những người mua cung cấp bảng dữ liệu quy trình chi tiết ở giai đoạn tìm hiểu luôn đạt được thời gian xử lý nhanh hơn và ít đơn đặt hàng thay đổi sau đơn hàng hơn so với những người dựa vào mô tả bằng lời nói hoặc bản vẽ chung.
